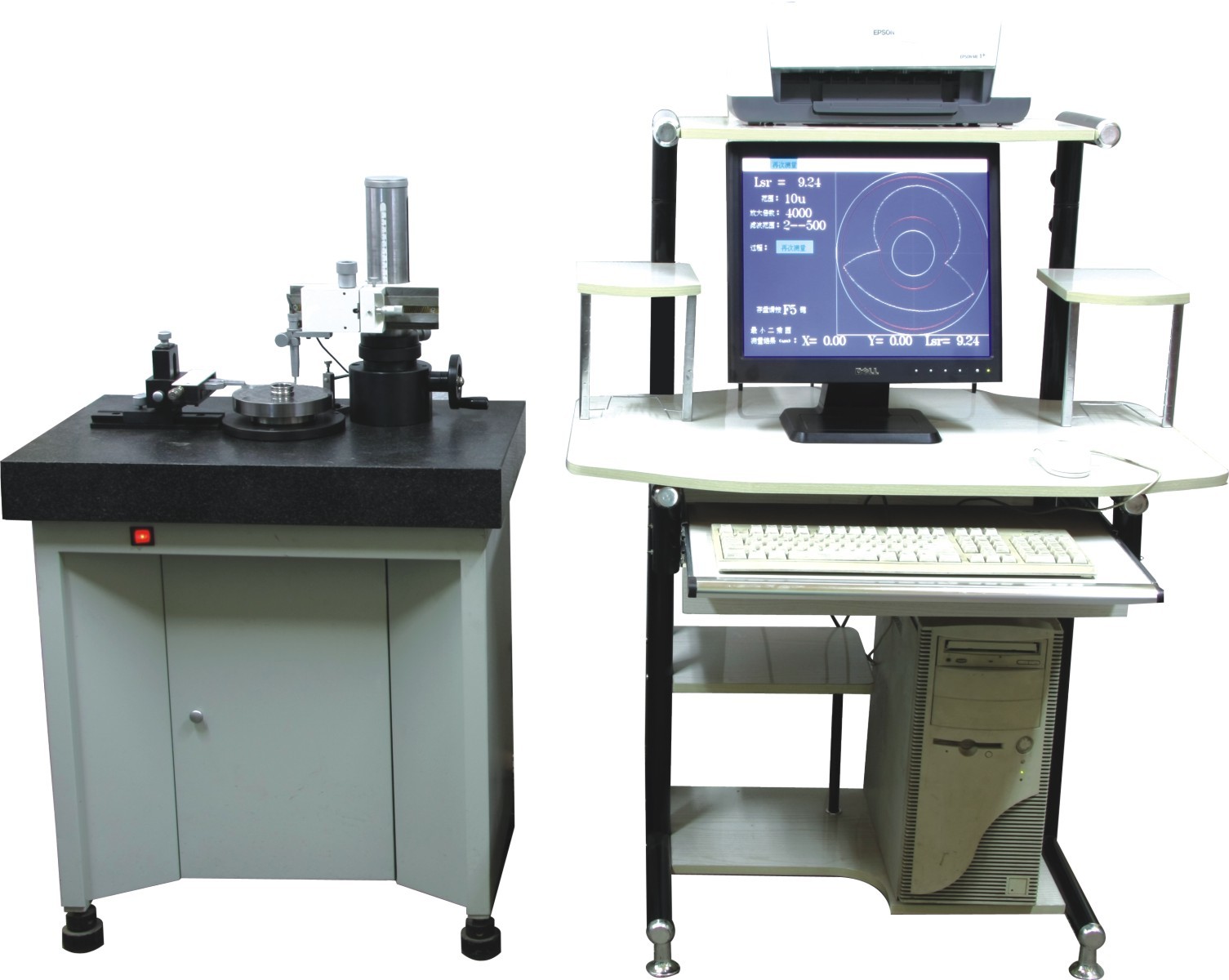

Y90 Strumento di misura della rotondità del cuscinetto per cuscinetti a sfera Y9020G

  • Y90 Roundness Bearing Measuring Instrument For Y9020G Ball Bearing
Luogo di origine Henan, Cina
Marca CAEC
Numero di modello Y9020G
Quantità di ordine minimo un insieme
Prezzo USD1-200 for one set
Imballaggi particolari Imballaggio di serie per l'esportazione
Tempi di consegna 1-7 giorni
Capacità di alimentazione 100 messi al mese

Contattimi gratis campioni e buoni.

WhatsApp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Se avete di preoccupazione, forniamo la guida in linea di 24 ore.

x
Dettagli
Evidenziare

Strumento di misura del cuscinetto di rotondità

,

Y90 Strumento di misura a cuscinetto

,

Y9020G Strumento di misura della rotondità del cuscinetto
Lasciate un messaggio
Descrizione di prodotto

Serie Y90 Strumento di misurazione della rotondità ad alta velocità



“Descrizione del prodottoSerie Y90 Strumento di misurazione della rotondità ad alta velocità:

La rotondità è un importante indicatore della qualità della produzione.Il valore di rotondità dei cuscinetti ha un impatto diretto sul parametro di riferimento di lavorazione e sulla precisione di rotazione, sul rumore, sulle vibrazioni, sull'aspettativa di vitaqualità di montaggio del cuscinetto.
Intervallo di misura: diametro interno 5 - diametro esterno 140, 200, 250, 300 mm.
Oggetto di misura: anello di cuscinetto, sfera di acciaio, rullo.



¢Applicazione diSerie Y90 Strumento di misurazione della rotondità ad alta velocità:

Esso è utilizzato principalmente nella sala di ispezione del laboratorio di rettifica degli anelli per le imprese di cuscinetti.,lo stato attuale dell'apparecchiatura può essere giudicato e analizzato in base al valore di misurazione e allo spettro, e quindi l'apparecchiatura di elaborazione può essere adeguata.



¢ Caratteristiche dello strumento di misura della rotondità ad alta velocità della serie Y90:

Alta efficienza:velocità del motore 60-115 r/min.

Il battito di misurazione più veloce può raggiungere 5-10s/pezzo.

Alta precisione:un cuscinetto ad aria ad alta precisione come riferimento rotativo e un sensore elettrico come elemento di acquisizione del segnale.

Accuratezza dello spinello del galleggiante:00,025 μm.

Accuratezza complessiva della misura:00,05 - 0,08 μm.

La protezione superficiale misurata:Sia la sonda che il contatto di centraggio sono realizzati in materiale di nylon per proteggere la superficie misurata.non influisce sulla determinazione della composizione spettrale e sulla regolazione della macchina.

Alta stabilità:Lo strumento mantiene l'accuratezza delle misurazioni a lungo termine in condizioni di manutenzione normali.



“SpecificazionediSerie Y90 Strumento di misurazione della rotondità ad alta velocità:



Strumento di misura della rotondità ad alta velocità Y9014G Y9020G Y9025G Y9030G
Intervallo di misura (mm) Diametro interno >φ5 Diametro interno > φ10 Diametro interno > φ10 Diametro interno > φ10
Diametro esterno < φ140 Diametro esterno < φ200 Diametro esterno < φ250 Diametro esterno <φ300
Clampo a sfera in acciaio: tre sezioni di misura φ5-φ10, φ10-φ25, φ25-φ40
Velocità del mandrino 115 r/min (50 Hz) 60 r/min (50 Hz)
Misurazione dell'efficienza 50-120 pezzi/ora Da 30 a 60 pezzi/ora
Precisione dello spinello ± 0,02 μm
Precisione del sistema 00,08 μm
Risoluzione 00,01 μm
Filtro 2-15, 2-50, 2-150, 2-500, 15-500, 15-250, 15-500
Ingrandimento 100, 200, 400, 800, 1000, 2000,4000, 8000, 10000, 20000, 40000, 80000
Metodo di valutazione Circolo minimo quadrato (LSC), circolo minimo di zona (MZC), circolo minimo di circonferenza (MCC), circolo massimo inscritto (MIC)
Altre funzioni Analisi armonica, analisi di pendenza, visualizzazione grafica, stampa, archiviazione dei dati
Pressione di lavoro dello spinello 0.4-0.43MPa
Pressione di alimentazione dell'aria 0.45-0.6MPa
Requisiti ambientali Temperatura: 10-30°C Umidità relativa:<85%
Requisiti di potenza 400 W; corrente alternata (AC) 220V±10%; 50HZ
Parti di ricambio Clampo a sfera in acciaio, manichino ad alta precisione per il rullo dell'ago, clampo a sfera in ceramica
Dimensione esterna Meccanica: 650*450*1100 Elettrica: 1000*560*1400
Componenti standard Sensori (due pezzi), tavolo Chuck (due pezzi), componenti standard ovali (ingrandimento di taratura), emisfero di vetro standard (precisione del sistema standard)
Software di misura Sistema Windows XP, piattaforma di sviluppo CVI, software di misurazione speciale
