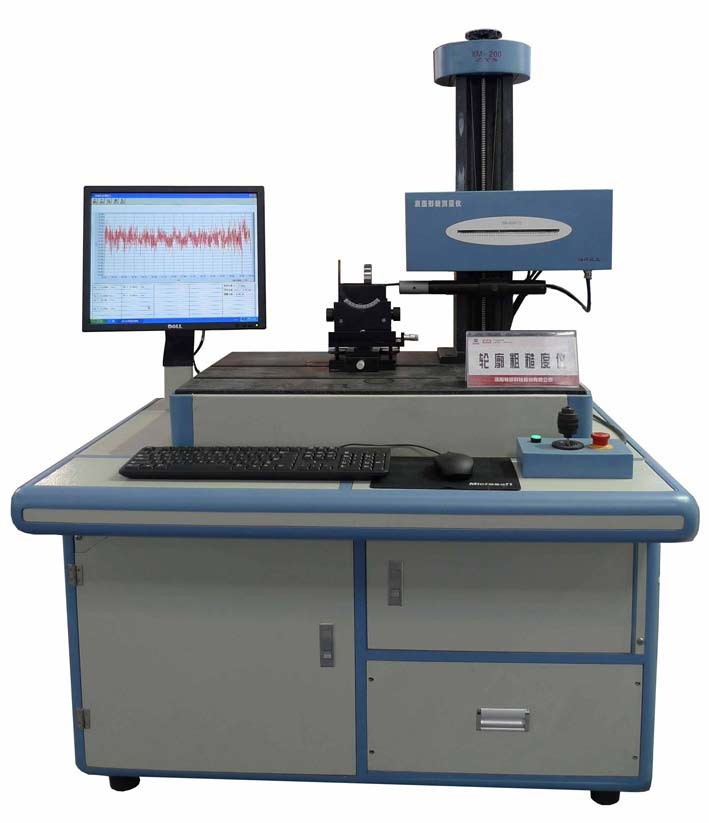

XM200 Strumento di misura del profilo di superficie per la massa di un cuscinetto a sfera

  • XM200 Surface Profile Measuring Instrument For Mass Of A Ball Bearing
Luogo di origine Henan, Cina
Marca CAEC
Numero di modello XM200
Quantità di ordine minimo un insieme
Prezzo USD1-200 for one set
Imballaggi particolari Imballaggio di serie per l'esportazione
Tempi di consegna 1-7 giorni
Capacità di alimentazione 100 messi al mese

Contattimi gratis campioni e buoni.

WhatsApp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Se avete di preoccupazione, forniamo la guida in linea di 24 ore.

x
Dettagli
Evidenziare

XM200 Strumento di misura del profilo superficiale

,

Strumento di misura del profilo di superficie del cuscinetto

,

Strumento di misura per la massa di un cuscinetto a sfera
Lasciate un messaggio
Descrizione di prodotto

XM200 strumento di misura del profilo di superficie



¢Descrizione del prodotto dello strumento di misura del profilo superficiale XM200:

Parametri di misura dello strumento di misura del profilo di superficie: contorno, ondulazione e rugosità e altri parametri topografici microscopici specificati nella norma GB3505; raggio di contorno, doppia scanalatura,scampi, convessione, altezza della serratura, base sferica e altri parametri di dimensione.
Oggetti di misura del profilizzatore di superficie: scanalatura anulare, barra di rullo e base sferica, raggio e rugosità della sfera di acciaio.



¢Applicazione diXM200 strumento di misura del profilo di superficie:- misurazione di varie forme e dimensioni nella sala di misura.



¢ Caratteristiche dello strumento di misura del profilo superficiale XM200:



1Diritti di proprietà indipendenti: tecnologia di base per sensori, guide, circuiti di misura e controllo e software di analisi.
2Ampia gamma:
gamma di movimento in direzione X 200 mm, risoluzione 0,5 μm;
Distanza di movimento in direzione Z > 400 mm, con posizionamento completo.
3- Alta precisione: rugosità 2%+4 μm; raggio di contorno 0,02%-0,1%;
Dirittura della rotaia guida: 0,3 μm/50 mm
Punte di rugosità: cono a 60° con un raggio di 2 μm;
4. Parametri completi: tutti i parametri di microstruttura specificati nella norma GB3505; vari parametri di dimensioni di contorno richiesti nell'industria dei cuscinetti.

5Selezione automatica: la sfera di acciaio, la scanalatura, la doppia scanalatura, il rullo e altre forme possono essere selezionate automaticamente dopo aver inserito la dimensione nominale e la lunghezza nominale,che possono migliorare l'efficienza di misura e la coerenza della misurazione in più pezzi.



¢Onore diXM200 strumento di misura del profilo di superficie:

Nel dicembre 2008, abbiamo vinto il secondo premio per il premio di progresso scientifico e tecnologico dell'industria meccanica e abbiamo avuto tre brevetti nazionali di invenzione e brevetti di aspetto.



“SpecificazionediXM200 strumento di misura del profilo di superficie:

Articolo Descrizione Articolo Descrizione
Movimento in direzione X   Movimento in direzione Z
Tipo di rotaia guida Guida a scivolo ad alta precisione Tipo di rotaia guida Guida a scivolo ad alta precisione
Lunghezza del movimento

Tipo XM200: 200 mm

Tipo XM100: 100 mm

 Lunghezza del movimento

Tipo XM200: 400 mm

Tipo XM100: 200 mm
Precisione lineare 0.5 μm/100 mm Modalità di misura Codificatore per il tipo XM200
Modalità di misura Conteggio delle griglie
Misurazione della forma del contorno   Componenti
Tipo di sensore

Differenziale ad alta precisione

tipo di induttanza

Regolazione tridimensionale

tabella

 XOY, XOZ, Y regolazione direzionale; scanalatura in V incrociata sul tavolo di lavoro pf superiore
Intervallo di misura ±0,5 mm, ±4 mm
Risoluzione 00,017 μm, 0,13 μm Tavola rotante L'angolo di oscillazione XOZ ± 35°
Errore relativo 0.005FS Scavo ad alta precisione (facoltativo) Misurazione sferica o misurazione della rugosità dell'estremità della canna cilindrica
Errore di misura del raggio 00,02-0,1%
Misurazione della rugosità

Movimento in direzione Y

piattaforma (facoltativo)

 per la misurazione del profilo tridimensionale
Intervallo di misura Ra0,01-10 μm Tipo di rotaia guida Guida di rotolamento/motore lineare
Risoluzione 1/65536 Lunghezza del movimento 100 mm
Errore di misura della rugosità 2% ± nm Precisione lineare 2 μm/100 mm
Parametri misurabili i parametri speciali dei cuscinetti di cui alla norma GB3505, quali profilo, ondulazione e rugosità, raggio di curvatura, distanza centrale della scanalatura, altezza del blocco, convessione, curva logaritmica,superficie della base della palla, posizione della scanalatura, ecc.
Configurazione hardware LCD, stampante, campione di rugosità, sfera standard
Funzione della piattaforma software In base alla situazione del pezzo sottoposto a prova, può selezionare automaticamente, correggere automaticamente e analizzare automaticamente.toccare automaticamente il pezzo da lavoro, proteggere il sensore, convertire manualmente o automaticamente l'intervallo, visualizzare direttamente la forma ottenuta e vari parametri e quindi stampare.Possiamo aumentare o diminuire il software di analisi e elaborazione secondo le esigenze dell'utente.
Dimensione esterna
