Tutti i prodotti
-
Abrasivi industriali
-
Abrasivi rivestiti
-
Abrasivi legati
-
Cuscinetti a sfera a rulli
-
Inserzioni del carburo
-
Abrasivi a legame con resina
-
Abrasivi legati al metallo
-
Strumento di misura dei cuscinetti
-
Abrasivi con legame vitrificato
-
Strumenti elettroplati
-
Parti di ricambio per cuscinetti
-
Impianto di diamanti
-
Diamante cristallino singolo
-
Strumenti di misurazione di precisione
-
Nitrurazione in bagno di sale
-
Consumabili per semiconduttori
-
MariaLa qualità è molto buona e stabile. Siamo soddisfatti del team con cui lavoriamo. Speriamo di continuare a cooperare in affari per molti anni. - Grazie. Grazie. -
ROMANOAbbiamo testato i prodotti. Sono davvero buoni. Faremo un grande ordine.
Numero di telefono :
86-371-55983717
WhatsApp :
+8613849966565
QPQ Tecnologia di trasformazione del composto di nitrurazione in bagno di sale OHSAS
| Luogo di origine | Cina |
|---|---|
| Marca | CAEC |
| Certificazione | ISO9001, ISO14001, OHSAS18001 |
| Quantità di ordine minimo | un insieme |
| Prezzo | Negotiable |
| Imballaggi particolari | Imballaggio di serie per l'esportazione |
| Tempi di consegna | 15-20 giorni |
| Capacità di alimentazione | 100 insiemi al mese |
Contattimi gratis campioni e buoni.
WhatsApp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se avete di preoccupazione, forniamo la guida in linea di 24 ore.
xDettagli
| Evidenziare | QPQ Nitrurazione in bagno di sale,OHSAS Nitrurazione in bagno di sale,Apparecchiature QPQ |
||
|---|---|---|---|
Descrizione di prodotto

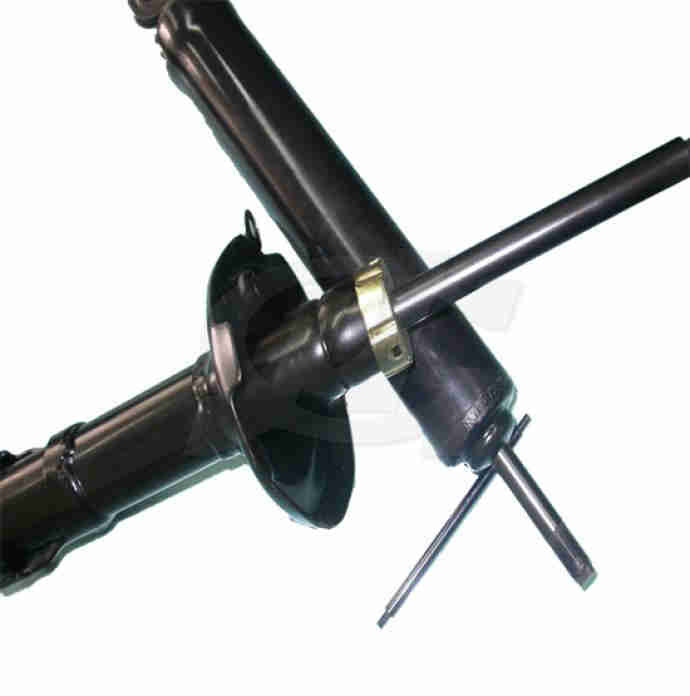

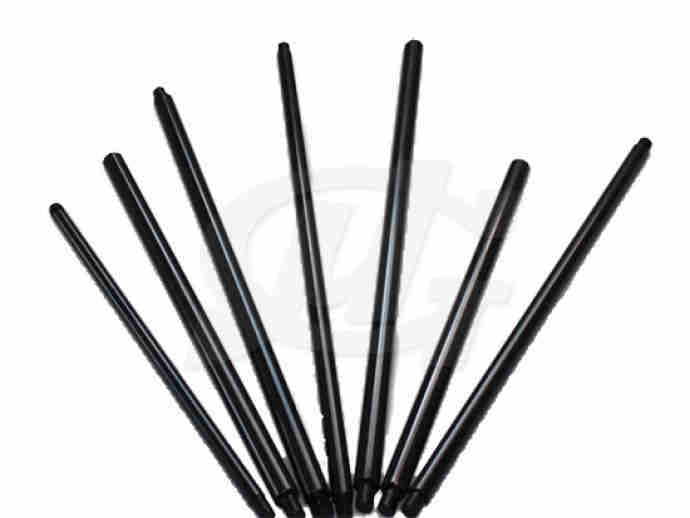

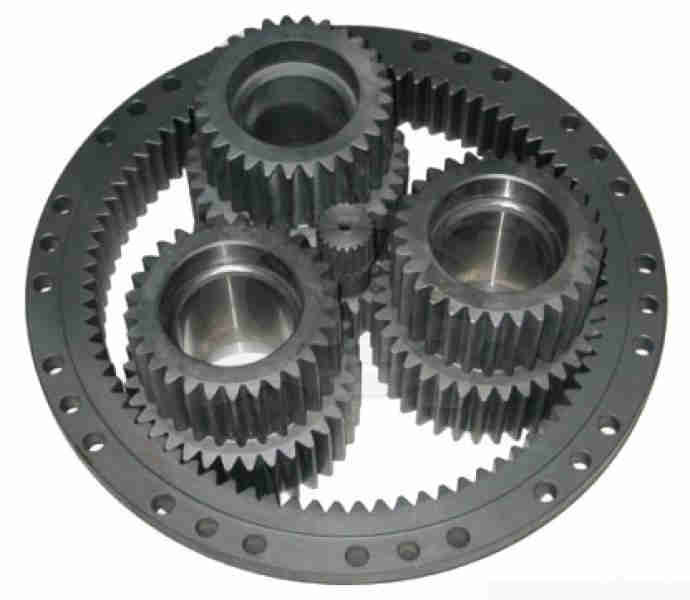

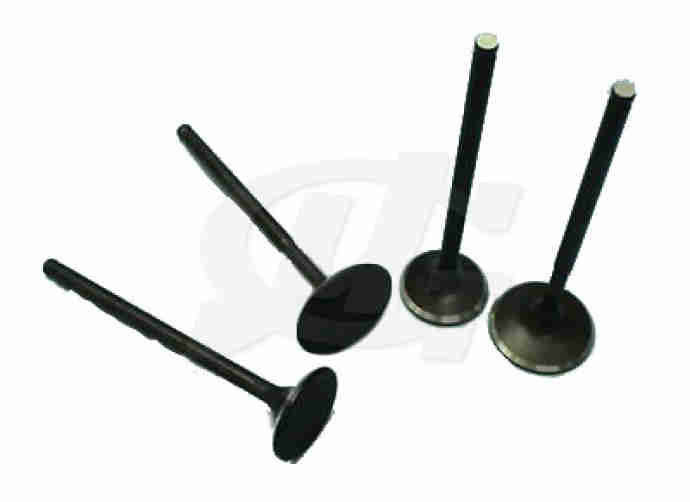

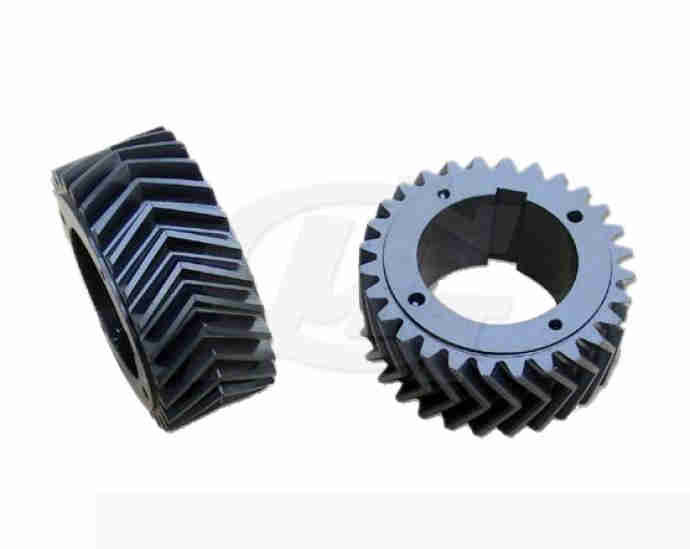

Tecnologia di lavorazione dei compositi QPQ per la nitrurazione in bagno di sale
Dopo 10 anni di ricerca sperimentale, CAEC ha sviluppato con successo la seconda generazione di tecnologia QPQ - tecnologia QPQ profonda.Lo spessore dello strato composto è stato aumentato dagli originali 15 ~ 20 micron a più di 30 ~ 40 micronLa figura 1 mostra le foto metallografiche per il trattamento QPQ profondo e per il trattamento QPQ generale
E' stato dimostrato con test di resistenza all'abrasione, test di corrosione, mechanical property test and permeability layer microstructure test that component compound layer thickness is multiplied and work piece’s various performances are greatly improved after second generation QPQ treatment.
Resistenza all'usura: l'usura scorrevole dopo un trattamento QPQ profondo sull'acciaio 45 dimostra che la resistenza all'usura è quattro volte superiore a quella del trattamento QPQ ordinario.L'esperimento sull'usura del laminato del pezzo mostra risultati simili.
Resistenza alla corrosione: dopo il trattamento QPQ profondo di 45 acciaio la resistenza alla corrosione dell'esperimento di assenza di peso è 12 volte maggiore rispetto al trattamento QPQ tradizionale.
La resistenza alla corrosione è più di 1 volta superiore. Se combinata con sigillante, la resistenza alla corrosione del test di spruzzo di sale può raggiungere più di 300 ore o anche più.
Tensione all'urto: la resistenza all'urto dopo un trattamento QPQ profondo sull'acciaio 45 è 1,98 volte superiore a quella del trattamento QPQ ordinario.
Tabella 1
Rispetto delle prestazioni tra trattamento QPQ profondo e trattamento QPQ generale
| Metodo di trattamento |
Prova di usura scorrevole
|
Test di perdita di peso |
Prova di resistenza all'impatto
|
|||
| Indossare /g |
Rapporto di resistenza all'usura
|
perdita di peso / g | Rapporto di resistenza alla corrosione | Energia di impatto /h |
Rapporto di robustezza
|
|
| Trasformazione QPQ | 0.538 | 1 | 20.99 | 1 | 12.2 | 1 |
| Trasformazione QPQ profonda | 0.133 | 4.05 | 1.67 | 12.7 | 24.2 | 1.98 |
QPQEdi cui:S- IeriTcapace
| Modello di attrezzatura |
Dimensioni interne del crogiolo
|
Dimensioni del forno
|
Potenza del forno
|
Commento |
| Tipo 300 | Φ300×500 | Φ900×900 | 15 kW |
Con cabina di controllo, termocoppia e conduttore di compensazione
|
| Tipo 500 | Φ500 × 700 | Φ1200×1100 | 25 kW | |
| Tipo 800 | Φ800×950 | Φ1400×1400 | 50 kW | |
| Tipo 1000 | Φ1000×1200 | Φ1700×1600 | 75 kW | |
| Tipo profondo | Φ650×2500 | Φ1350×3200 | 72 kW | |
| Tipo extra profondo | Φ700×3250 | Φ1400×3900 | 120 kW |
Commenti:CostomizzareD richiesta disponibile
Tabella QPQ di serie speciale di salino per la lavorazione di materiali compositi
| Categoria | QPQ Sale speciale | Opzioni disponibili | Caratteristiche tecniche | Commenti |
| ordinario | Sale di base | Polvere e blocco |
adatta alla maggior parte dei materiali ferrosi, si otterrà un effetto significativo specialmente per l'acciaio a carbonio medio, l'acciaio legato a carbonio medio e altri materiali e il costo di trattamento è relativamente basso |
Bloccosi riferisce al blocco di sale che è causato dall'ossidazione nell'umidità di sale e dalla fusione iniziale del sale |
| Aggiustare il sale |
polvere
|
|||
|
Sali di ossido
|
polvere | |||
|
Seconda generazione |
Sale di base di seconda generazione | Polvere e blocco |
Applicabile a:maggioranzadidi ferromateriali, in particolare per acciai altamente legati, acciai inossidabili e altri materialiL'effetto sarà notevolmente migliorato.nitruroL'impiego di un nuovo strato, la durezza dello strato e la resistenza alla corrosione saranno migliorate rispetto al trattamento ordinario.
|
|
| Sal di regolazione di seconda generazione | Polvere e blocco | |||
|
polvere
|
||||
| Sale ad alta temperatura | frammenti | Temperatura d'uso 540°C-570°C | ||
| Sale a bassa temperatura | frammenti | Temperatura d'uso 525°C-535°C |
Prodotti raccomandati
